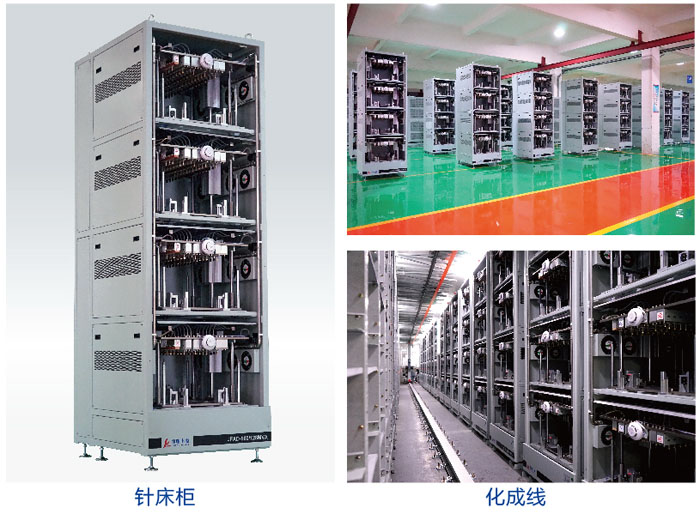

JFAD系列能量回馈型全自动负压化成系统



用途
能量回馈型全自动负压化成系统是用于锂离子电池生产企业的电池开发、生产、测试的专业设备,适用于硬壳类锂离子电池生产过程中充放电化成、分容检测及锂电池性能检测等用途。使化成过程中电池处于负压的环境下,解决了开口常压化成的缺点。有效改善负极界面,形成了更稳定、更致密的SEI膜,大大改善了锂电池倍率及循环性能。
特点

能量回馈电路设计,放电量能量回馈电网,综合节能60%;
高、中、低多阶段的负压范围可供选择,可调压的干燥气体破真空;
电流,电压,温度变化率等多手段检测,有效监控电池化成过程中的状态;
可选配自动物流线,提高生产效率,确保电池一致性;
两套环境温度监测,两套烟雾监测,单电池的独立温度监测,一旦起火,堆垛机自动前来拍照录像确认。可最短时间内投入消防水箱;
柜内喷水喷气抑制,配合投入水箱覆盖灭火,降低电池失火后的影响。

产品规格:

型号 电压
电流 通道 尺寸(mm) 重量
JFAD-5**/*P(MV)
5V 30/60 128 1200×3000×3200
2300-3200Kg

系统基本技术参数
产品规格 JFAD系列能量回馈型全自动负压化成系统
控制方式 各通道独立控制
夹具形式 针床/探针
范围及精度
电流 输出范围 0~MAX额定电流
分辨率 1mA
精 度 ±(0.05%FS+0.05%RD)
电压 输出范围 充电:0~5V 放电:1.5~5V
分辨率 1mV
精 度 ±(0.05%FS+0.05%RD)
正压 输出范围 1~20KPa(干燥气)
精度 ±2KPa
负压 输出范围 -85~0KPa(多阶段)
精度 ±2KPa
温度 精 度 ±2℃
能量效率
充电效率 满载时75%
放电效率 满载时65%(能量回馈电网)
工作模式
充电模式 恒流充电、恒压充电、恒流恒压充电
充电截止条件 电压、时间、容量、温度
放电模式 恒流放电
放电截止条件 电压、时间、容量、温度
工艺
循环嵌套 最大3层
工步数 240步
循环范围 无限制
记录方式 时间间隔、电流间隔、电压间隔。工步可单独设置记录方式
数据记录
最小数据记录频率 0.5s (所有通道) 0.1s(单通)
数据文件格式 二进制
导出数据类型 Excel、文本文件
记录条数 单个数据文件1000万
通讯
通讯方式 以太网/UDP
系统输入
系统输入电压 三相五线380V±10%/50Hz
隔离形式 工频变压器
正压 0.5~0.7MPa(干燥气)
负压 -90~-85KPa
压缩气 0.5~0.7MPa
消防水 ≥0.3MPa无腐蚀无杂质
其它
可选配件 物流自动线、校准工装、夹具、电池托盘
工作环境温度 开云(中国)(10~45℃)机械(10~50℃)
工作环境湿度 0~75%相对湿度,不结露
电池安全控制主要方式
安防功能 温度报警,烟雾报警
喷水/ 气抑制,强排烟
