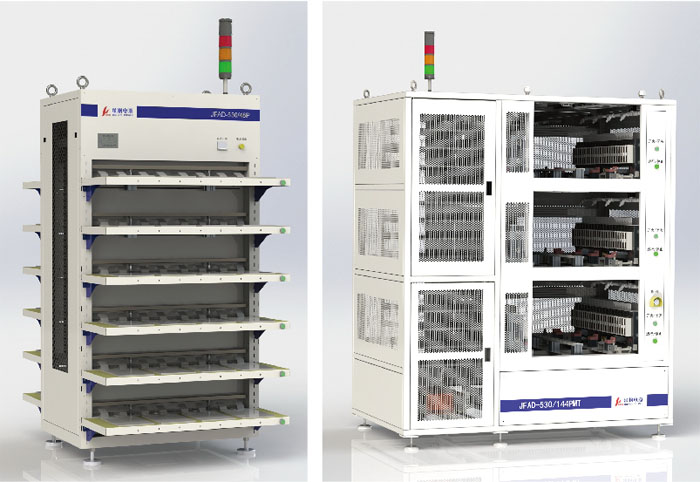

JFAD软包电池夹具式



用途
JFAD系列软包电池夹具式能量回馈型锂电池自动化成设备是用于锂离子电池生产企业的电池开发、生产、测试的专业设备,适用于软包类锂离子电池生产过程中充放电化成、分容检测及锂电池性能检测等用途。
特点

手动、气动夹具方式多种可选,适用电池型式广泛;
能量回馈电路设计,放电能量回馈电网,节能60%;
直流母线电路结构,最大充电效率75%,最大放电效率65%;
独立通道设计架构,数据采集准确一致,流程操作互不干扰;
模块化开云(中国)设计,产品组合灵活多样,快速响应客户需求。

产品规格:

型号 电压
电流 通道 尺寸(mm) 重量
JFAD-5**/*P 5V
10A 96 1000×650×2000 500Kg
15A 96 1000×650×2000 500Kg
30A 48 1000×650×2000 500Kg
60A 24 1000×650×2000 500Kg

系统基本技术参数
  产品规格 JFAD软包电池夹具式
  控制方式 各通道独立控制
  夹具形式 针床/探针
范围及精度
电流 输出范围 0~MAX额定电流
分辨率 1mA
精 度 ±(0.05%FS+0.05%RD)
电压 输出范围 充电:0~5V 放电:1.5~5V
分辨率 1mV
精 度 ±(0.05%FS+0.05%RD)
温度 精 度 ±2℃
能量效率
  充电效率 满载时75%
  放电效率 满载时65%(能量回馈电网)
工作模式
  充电模式 恒流充电、恒压充电、恒流恒压充电
  充电截止条件 电压、电流、时间、容量、温度
  放电模式 恒流放电
  放电截止条件 电压、时间、容量、温度
工艺
  循环嵌套 最大3层
  工步数 240步
  循环范围 无限制
  记录方式 时间间隔、电流间隔、电压间隔。工步可以单独设置记录方式
数据记录
  最小数据记录频率 0.5s (所有通道) 0.1s(单通)
  数据文件格式 二进制
  导出数据类型 Excel、文本文件
  记录条数 单个数据文件1000万
通讯
  通讯方式 以太网/UDP
供电
  系统输入电压 三相五线380V±10%/50Hz
  隔离形式 工频变压器
其它
  可选配件 校准工装、夹具
  工作环境温度 10℃~40℃
  工作环境湿度 10%~75%相对湿度,不结露
