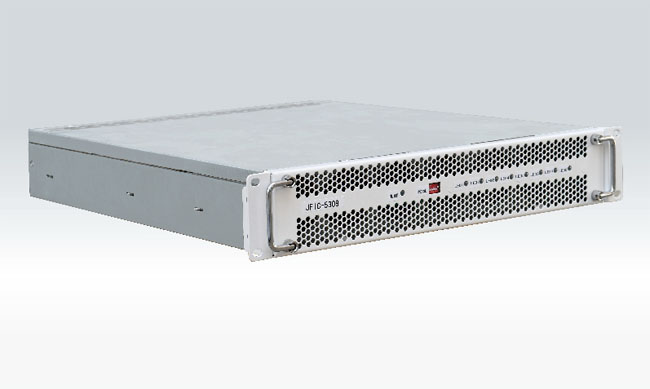

JFAD系列大功率能量回馈型锂电池化成开云(中国)模块
| 用途 |
| JFAD系列大功率能量回馈型锂电池化成开云(中国)模块是用于锂离子电池生产、测试的专用开云(中国)，适用于动力、储能类大容量锂离子电池生产过程中化成、分容及锂电池性能检测等用途。 |
| 特点 |
|
能量回馈电路设计，放电能量回馈电网，综合节能70%；
直流母线电路结构，最大充电效率80%，最大放电效率75%；
独立通道设计架构，数据采集准确一致，流程操作互不干扰；
模块化开云(中国)设计，产品组合灵活多样，快速响应客户需求。
|
| |
| 产品规格 |
| 产品型号 |
电压 |
电流 |
通道 |
尺 寸（mm） |
重 量（Kg） |
| JFAD-515/16PSM |
5V |
15A |
16 |
420×80×520 |
12.5 |
| JFAD-520/16PSM |
5V |
20A |
16 |
420×80×520 |
12.5 |
| JFAD-530/8PSM |
5V |
30A |
8 |
420×80×520 |
12.5 |
| JFAD-540/8PSM |
5V |
40A |
8 |
420×80×520 |
12.5 |
| JFAD—550/4PSM |
5V |
50A |
4 |
420×80×520 |
12.5 |
| JFAD—560/4PSM |
5V |
60A |
4 |
420×80×520 |
12.5 |
| JFAD—580/4PSM |
5V |
80A |
4 |
420×80×520 |
12.5 |
| JFAD—5100/2PSM |
5V |
100A |
2 |
420×80×520 |
12.5 | |
| |
| 系统基本 |
| |
控制方式 |
各通道独立控制 / 通道并联控制 |
| |
夹具形式 |
针床/探针 |
| 范围及精度 |
| 电流 |
输出范围 |
0～MAX额定电流 |
| 分辨率 |
0.1mA
|
| 精 度 |
±(0.05%FS+0.05%RD) |
| 电压 |
输出范围 |
充电：0～5V 放电：0.8～5V |
| 分辨率 |
0.1mV |
| 精 度 |
±(0.05%FS+0.05%RD) |
| 能量效率 |
| |
充电效率 |
满载时80%
|
| |
放电效率 |
满载时75%（能量回馈电网） |
| 工作模式 |
| |
充电模式 |
恒流充电、恒压充电、恒流恒压充电 |
| |
充电截止条件 |
电压、电流、时间、容量、温度 |
| |
放电模式 |
恒流放电 |
| |
放电截止条件 |
电压、时间、容量、温度 |
| 工艺 |
| |
循环嵌套 |
最大3层 |
| |
工步数 |
240步 |
| |
循环范围 |
无限制 |
| |
记录方式 |
时间间隔、电流间隔、电压间隔。工步可以单独设置记录方式 |
| 数据记录 |
| |
最小记录频率 |
1s (2000通道) 0.1s（单通） |
| |
数据文件格式 |
二进制 |
| |
导出数据类型 |
Excel、文本文件 |
| |
记录条数 |
单个数据文件1000万条 |
| 通讯 |
| |
通讯方式 |
以太网/UDP |
| 供电 |
| |
系统输入电压 |
单相220V±10%/50Hz |
| |
隔离形式 |
变压器 |
| 其它 |
| |
可选配件 |
校准工装、夹具 |
| |
工作环境温度 |
10℃-40℃ |
| |
工作环境湿度 |
10%-75%相对湿度，不结露 | |
|
