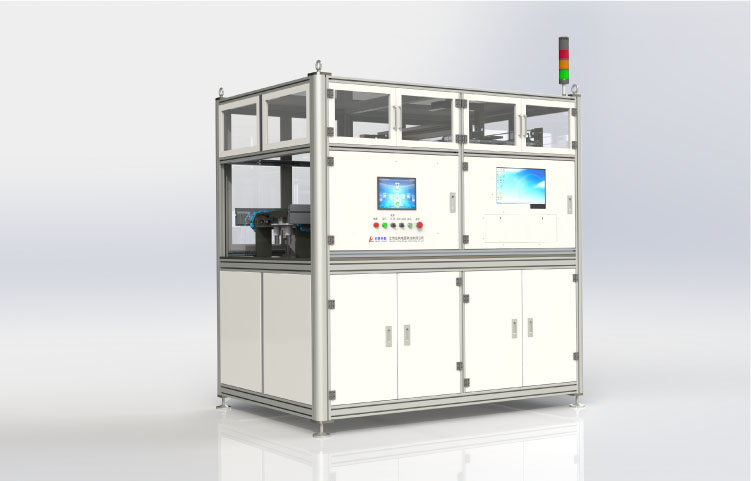

锂电池OCVIR测试分选设备

用途
主要用于电池托盘中每支单体电池开路电压、交流内阻及壳电压的测试。条码自动读取,交流内阻与电压自动测试、NG出料自动剔除,自动分选配对电池。能够自动保存测试数据并自动将测试数据上传至数据库,能够根据测试结果由上位机自动计算K值。
特点

结构可为半自动式或全自动式,全自动式可为穿越式搭配在线体内,也可搭配在线体外,搭配灵活,按需定制;
条码自动读取、交流内阻与电压自动测量;
设备可以自动/手动控制转换;
采用高精度仪表测试,精度与分辨率高。内阻值与电压值采用日置3562仪表,根据需求电压值可采用高精度安捷伦34461A仪表;
根据需求单台设备对单个电池可进行2次或以上重复测试,提高测试正确率,测试速度快;
测试数据实时上传至锂电池生产信息系统,自动分选配对电池。



产品规格
名称 尺寸(mm) 重量(Kg) 电池种类
半自动OCVIR设备 (1000-3000)宽×(1000-1400)深×(1500-2000)高 300-500 适用软包、方壳、
圆柱电池
全自动OCVIR设备 (1000-2000)宽×(1000-1400)深×(2000-2200)高 500-800

系统基本参数
  夹具形式 自动/探针
  测试仪表 日置3562、安捷伦34461多用表
范围及精度
内阻 测试范围 0.01mΩ~3.1000Ω
测试精度 ±0.5%rdg±10dgt
测试分辨率 0.1μΩ(3mΩ量程)
开路电压 测试范围 0~6V
测试精度 ±0.01%rdg±3dgt
测试分辨率 10μV(6V量程)
输入条件
  工作电压 三相五线380V±10%/50HZ
  工作气源 压力>0.5MPa
其他
  设备功率 2KW
  设备产能 >12PPM
  工作环境温度 10℃-40℃
  工作环境湿度 10%-75%相对湿度,不结露

仪表技术参数
  日置BT3562 安捷伦34461A
内阻测量量程 0.01mΩ~3000Ω /
电压测量量程 0V-60V 0V-1000V
内阻测量精度 ±0.5%rdg±10dgt(3mΩ档位时)
±0.5%rdg±5dgt(30mΩ-3000Ω档位时)
/
电压测量精度 ±0.01%rdg±3dgt

±(0.0035%rdg+0.0005%fs)
(一年期DCV精度 10V档位)

阻抗分辨率 0.1μΩ(3mΩ档位) /
电压分辨率 10μV(6V档位) 6.5位
阻抗温度系数 (±0.05%rdg±1dgt)/℃(3mΩ档位时)
(±0.05%rdg±0.5dgt)/℃(30mΩ-3000Ω档位时)
/
电压温度系数 (±0.001%rdg±0.3dgt)/℃ ±(0.0005%rdg+0.0001%fs)(10V档位)
测量速度 整体测量时间18ms/个 1000个读数/秒
体积 约215宽×80高×295深mm( 不含突出物) 主机架尺寸: 212.8宽x 88.3高x 272.3深mm。
整体尺寸: 261.2宽x 103.8高x 303.2深mm
重量 约2.4kg 约3.76 kg
