JFAD开架连线式

用途

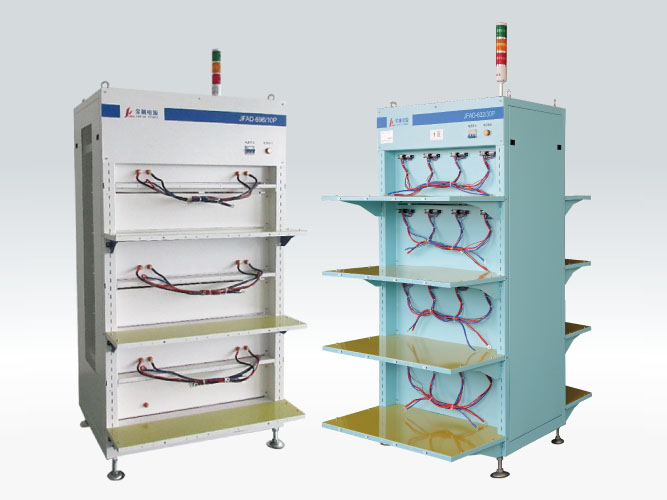

JFAD系列开架连线式能量回馈型锂电池自动化成设备是用于锂离子电池生产企业的电池开发、生产、测试的专业设备，适用于硬壳类锂离子电池生产过程中充放电化成、分容检测及锂电池性能检测等用途。

特点

接线式连接，电池规格适用范围广范；
通道输出可并可分，操作方式灵活多样；
能量回馈电路设计，放电能量回馈电网，节能60%；
直流母线电路结构，最大充电效率75%，最大放电效率65%；
独立通道设计架构，数据采集准确一致，流程操作互不干扰；
模块化开云(中国)设计，产品组合灵活多样，快速响应客户需求；

产品规格：

型号	电压	电流	通道	尺寸（mm）	重量
JFAD-5*/P	5V	15A	96	1000×650×2000	300Kg
		30A	48	1000×650×2000	300Kg
		60A	24	1000×650×2000	300Kg
		120A	12	1000×650×2000	300Kg
		240A	6	1000×650×2000	300Kg

系统基本技术参数
	产品规格	JFAD开架连线式
	控制方式	各通道独立控制
	夹具形式	连线
范围及精度
电流	输出范围	0～MAX额定电流
	分辨率	1mA
	精度	±(0.05%FS+0.05%RD)
电压	输出范围	充电：0～5V 放电：1.5～5V
	分辨率	1mV
	精度	±(0.05%FS+0.05%RD)
温度	精度	±2℃
能量效率
	充电效率	满载时75%
	放电效率	满载时65%（能量回馈电网）
工作模式
	充电模式	恒流充电、恒压充电、恒流恒压充电
	充电截止条件	电压、电流、时间、容量、温度
	放电模式	恒流放电
	放电截止条件	电压、时间、容量、温度
工艺
	循环嵌套	最大3层
	工步数	240步
	循环范围	无限制
	记录方式	时间间隔、电流间隔、电压间隔。工步可以单独设置记录方式
数据记录
	最小数据记录频率	0.5s (所有通道) 0.1s（单通）
	数据文件格式	二进制
	导出数据类型	Excel、文本文件
	记录条数	单个数据文件1000万
通讯
	通讯方式	以太网/UDP
供电
	系统输入电压	三相四线380V±10%/50Hz
	隔离形式	工频变压器
其它
	可选配件	校准工装、夹具
	工作环境温度	10℃～40℃
	工作环境湿度	10%～75%相对湿度，不结露
	工作环境海拔	≤2000米
